Siempre que veo imágenes de modding me encuentro con el clásico computador con el típico corte lateral en el que se pone acrílico, al interior unas luces unos cuantos cables redondeados y muchos ventiladores. Para los que recuerden mi antiguo mod era básicamente eso.
En base a eso he creado este modeo, se creo en base a todo lo que odio de antiguo mod, no se creó en base a lo que quiero en un mod, se creo en base a lo que no me gusta del mod en general.

El nombre fue creado por que este modeo es la principal pieza de un sinfín de nuevos mods en los que comenzare a trabajar, por decir así este es el “proyecto errores” en este equipo experimente lo mas posible, cree una gran cantidad de piezas que no se ocuparon en este, llene un cuaderno con dibujos de ideas y diseños alocados, experimente al limite de las ideas locas, saque el máximo provecho a estos 7 meses de trabajo.

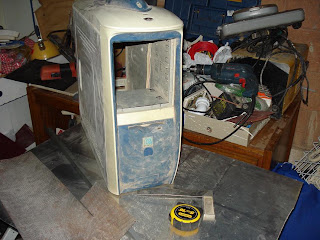

Es un equipo viejito, estaba botado en el patio llenándose de tierra ocupe este equipo por que la idea era no gastar nada de nada de billetes, o gastar lo minimo.

Los primeros materiales fueron estos, madera, un ángulo de aluminio, un par de manillas para muebles de plástico, un trozo de aluminio.

TRAZADO Y PLANTILLAS

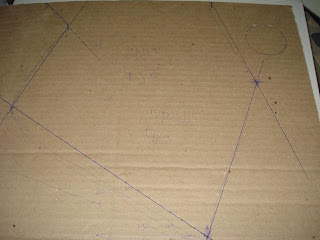

Para hacer mas barato todo esto ocupé cartón de una caja que me encontré para hacer los modelos de los cortes del aluminio.

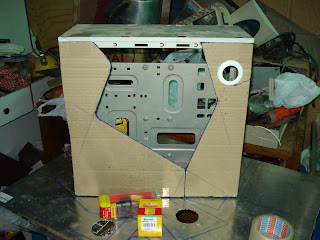

Esta era la idea, digo era por que cambio un poco a medida que pasaron los meses.

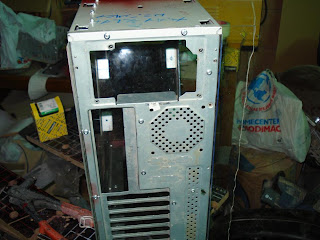

Bueno. A desarmar!

Estos fueron los primeros cortes que pretendía hacer.

Trate de hacer los círculos con un taladro, perforando la silueta del circulo de a poco con una broca y el resultado esta a la vista, fue tan malo…. Las perforaciones parecen una flor y apenas la tapa plástica cubre la perforación, si se fijan en la foto se notan las perforaciones en la tapa montada.

primer gasto. El accesorio que perfora perfectamente y en cuestión de segundos sin esfuerzo, fue la solución a la perforación que antes salio tan mal.

$ 15.000.-

El resultado es excelente.

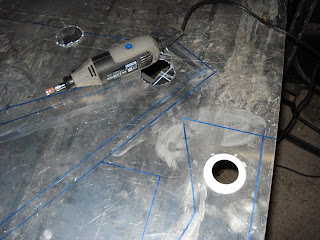

Para cortar el aluminio ocupe un esmeril, no ocupe dremel por que el trabajo es muy lento.

Por si les queda la duda, para hacer esa figura tiene que marcar una línea, perforar con una broca las puntas de la línea y con un disco de dremel cortan los bordes para lograr la figura, después de lijar el resultado es este, lamentablemente no quedo 100% bueno.

Una lastima ya que tarde mas de dos horas.

esas ventanas con un alicate.

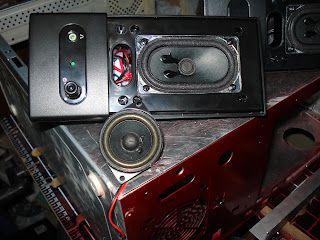

Estos son los parlantes que puse dentro del case.

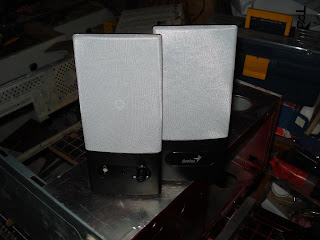

Anteriormente pensaba poner esos redondos pero lamentablemente se quemaron, así que no me quedo más alternativa que comprar estos $ 7.000.-

Esta era la Primera idea del frente.

La idea era hacer una caja de madera para que las vibraciones de los parlantes no afectaran los discos duros….

Este seria otro error por que la madera de abajo no me permitía montar ni los parlantes ni los discos duros.

Después de eso tome un taladro un martillo y un poco de ira y desarme todo lo que tenia echo y di por terminado el proyecto. Simplemente no resulto, y deje de lado todo esto y me di por vencido.

Paso una semana y cada vez que miraba el computador tarareaba una canción y pensaba en lo rico que seria un PC con parlantes incorporados.

Me di el animo y luego de 14 días retome todo.

Me disculpo por que durante el proceso de reconstrucción de todo esto muchas ideas nuevas salieron a la luz y no tome las fotos así que tratare de explicar un poco cada avance para que se entienda

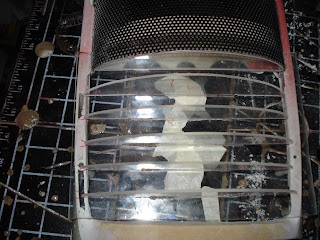

Fui colocando estas especies de “costillas” para hacer el frente redondeado dejando la salida de la unidad óptica sin que se note cuando esta cerrado.

Acá pueden ver el prototipo.

Al dejar la unidad óptica tan oculta me encuentro en otro dilema como abro la unidad de cd sin que sea incomodo, de mas esta decir que el botón para abrir la puerta de la unidad óptica queda oculto.

En teoría yo estaba más que claro que podía poner el botón en cualquier parte por medio de un alargador y otro botón.

En la foto se aprecia el botón.

DESPUES DE LARGO TIEMPO SIN TOMAR FOTOS….

Realice nuevos cortes de madera para la parte de abajo, la pretensión es ocultar los remaches de la ventana que tiene el riel, y lo mas importante es que al cerrar la ventana no se note la pieza que oculta los remaches.

Con la ayuda de un cincel y esta herramienta de dremel que apenas se nota en la foto (me disculpo) logre hacer el sacado de madera para encajar el acrílico. La pieza que tengo en la mano es la que ocultara el acrílico, la pieza que esta abajo es la que sostiene el acrílico.

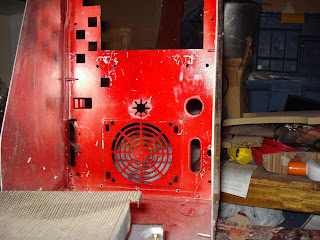

La parte trasera

monte nuevamente, la cubrí con acrílico que afirme con remaches.

después de lijarlo y cortar lo suficiente para ocultar los puertos que no utilizo el resultado fue este.

Mande a pintar el tarro

Así es mis amigo, el tarro lo pintaron profesionales y déjenme decirles que el trabajo quedo de lujo, simplemente lo mejor, les recomiendo hacerlo así, así les queda un trabajo profesional y sin arrepentimientos.

Costo $ 0.0.-

Digamos que es un trueque, yo me encargo de la red con sus respectivos equipos, a cambio tengo aluminio y pintura, buen trato digo yo.

VISTAS DE DETALLES

Las costillas por donde sale la unidad de cd.

Así se oculta el corte de la salida de los rieles.

La malla metálica es para enfriar el PC, esa es la entrada de aire, además permite la salida audio en el PC, resultado optimo.

Este ratón que pinte tiene esa luz en la rueda que cambia de color según los dpi

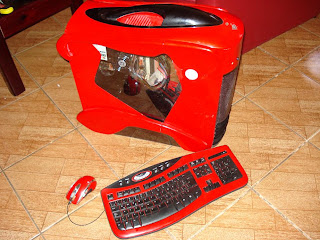

Resultado final.

les dejo una tarea, quien ecuentra los catodos que tiene por dentro…..

Esa deformidad que le sale por el lado soy yo.

Salto de alegría al ver este proyecto terminado.

El modding es arte es reciclar y ingeniárselas en crear piezas por si mismos.

NO SE TRATA DE COMPRAR UN PAR DE LUCES Y DECIR QUE ES UN MOD.

Tómense su tiempo.

La idea de este tarro la saque de autos lamborghini, de Venus (para los que conocen un poco) y de mi cabecita loca.

chaito y se cuidan.
sansker
